Installation d’une borne de recharge pour entreprise à Perros-Guirec

  • 9 juin 2026
  • Borne de charge VE

Infrastructure de recharge multi-entreprises avec borne ABB Terra AC

Ce projet d'installation de borne de recharge professionnelle a été réalisé pour l'Office Notarial des Sept Îles dans les Côtes-d'Armor. L'objectif était de créer une infrastructure de recharge évolutive permettant la recharge de véhicules électriques pour plusieurs entreprises partageant un même bâtiment.
Au-delà de l'installation d'une borne de recharge ABB Terra AC, ce chantier nécessitait donc une approche globale intégrant les aspects électriques, réseaux, supervision et évolutivité afin de proposer une solution pérenne pour l'ensemble des occupants du bâtiment.

⚡ Raccordement du tableau et protections modulaires

Création du départ dédié à l'infrastructure IRVE depuis le tableau des parties communes avec mise en place des protections adaptées.

📍 Points réalisés

  • Création du départ IRVE
  • Protection différentielle dédiée
  • Disjoncteur adapté
  • Réserve pour évolutions futures

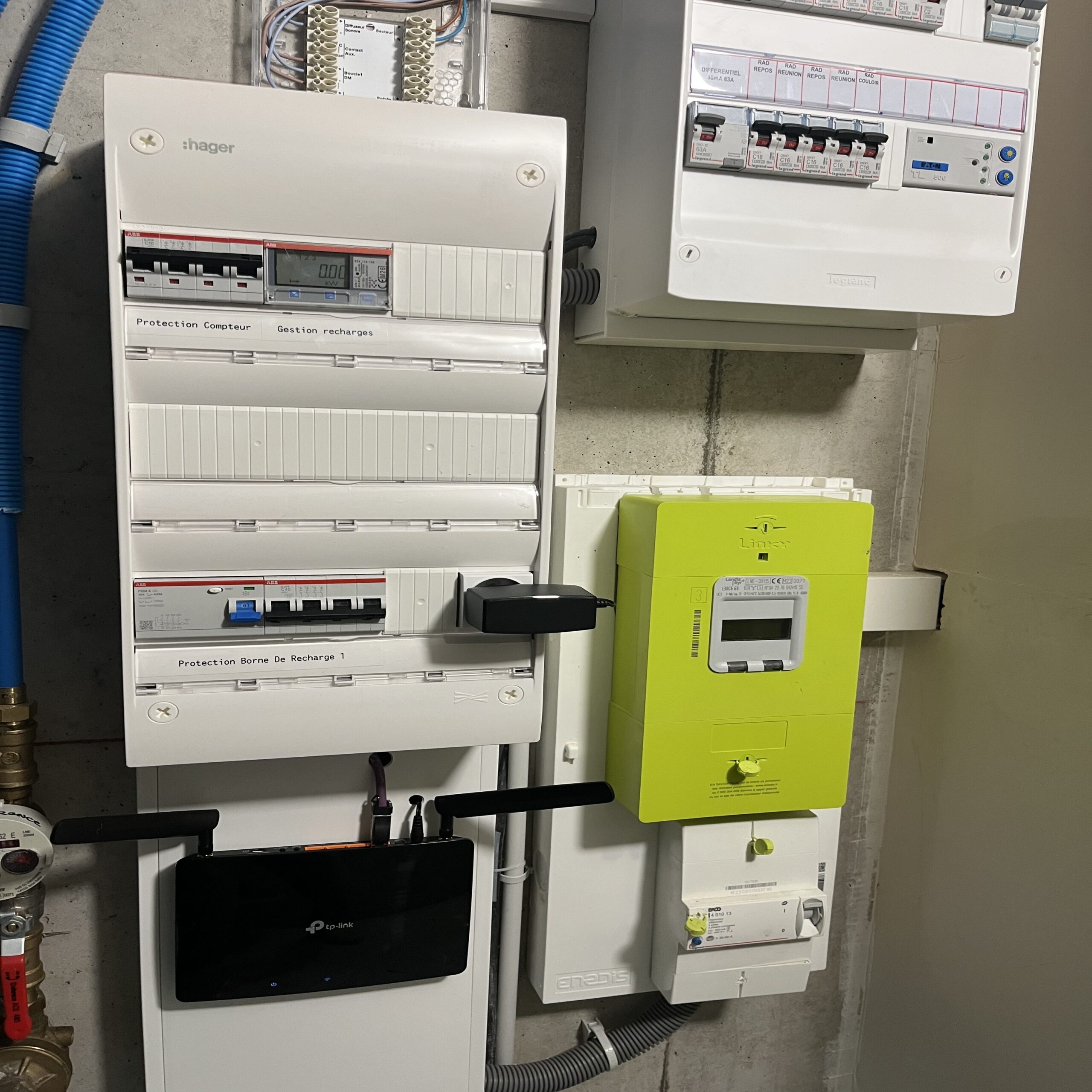

Tableau électrique et protections IRVE

🔌 Câblage de l'installation

Réalisation des liaisons nécessaires entre le local technique et la borne afin d'assurer l'alimentation, la communication et l'évolutivité de l'installation.

📍 Points réalisés

  • Passage alimentation puissance
  • Passage liaison Modbus
  • Passage Ethernet
  • Anticipation des futures bornes

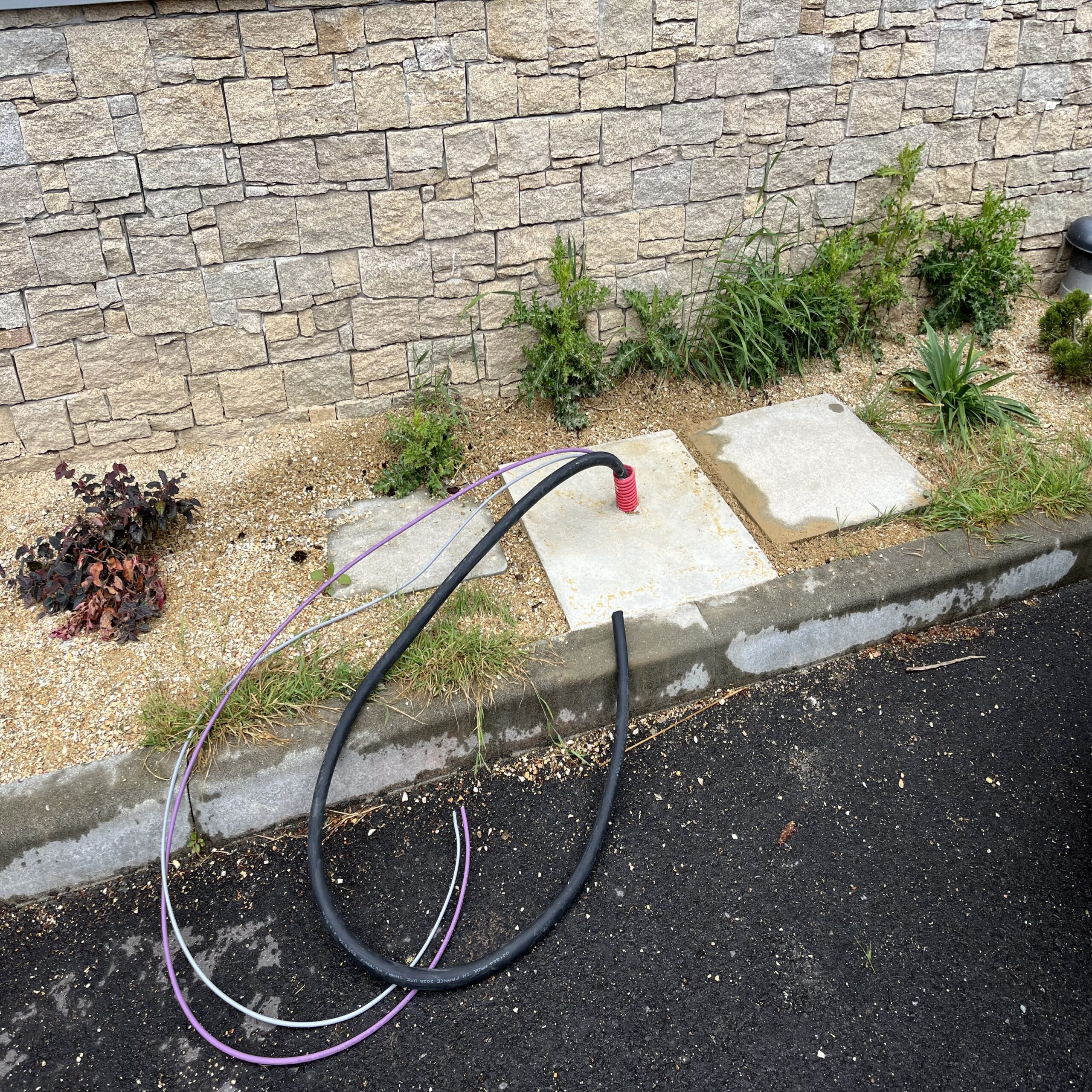

Passage des câbles IRVE

📊 Pose et raccordement du compteur Modbus

Installation d'un compteur Modbus dédié à la gestion dynamique de puissance de la borne de recharge ABB Terra AC. Cette mesure permet d'adapter automatiquement la puissance disponible afin d'éviter les dépassements de l'abonnement électrique.

📍 Points réalisés

  • Mesure de la consommation globale
  • Communication Modbus avec la borne
  • Préparation gestion dynamique

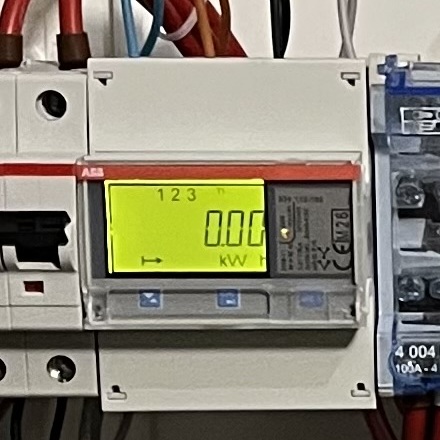

Compteur Modbus IRVE

🅿️ Pose du pied et de la borne ABB Terra AC

Mise en place mécanique de la borne ABB Terra AC sur le parking, avec une implantation pensée pour l'usage actuel et les extensions futures.

📍 Points réalisés

  • Implantation sur parking
  • Fixation mécanique
  • Protection des cheminements

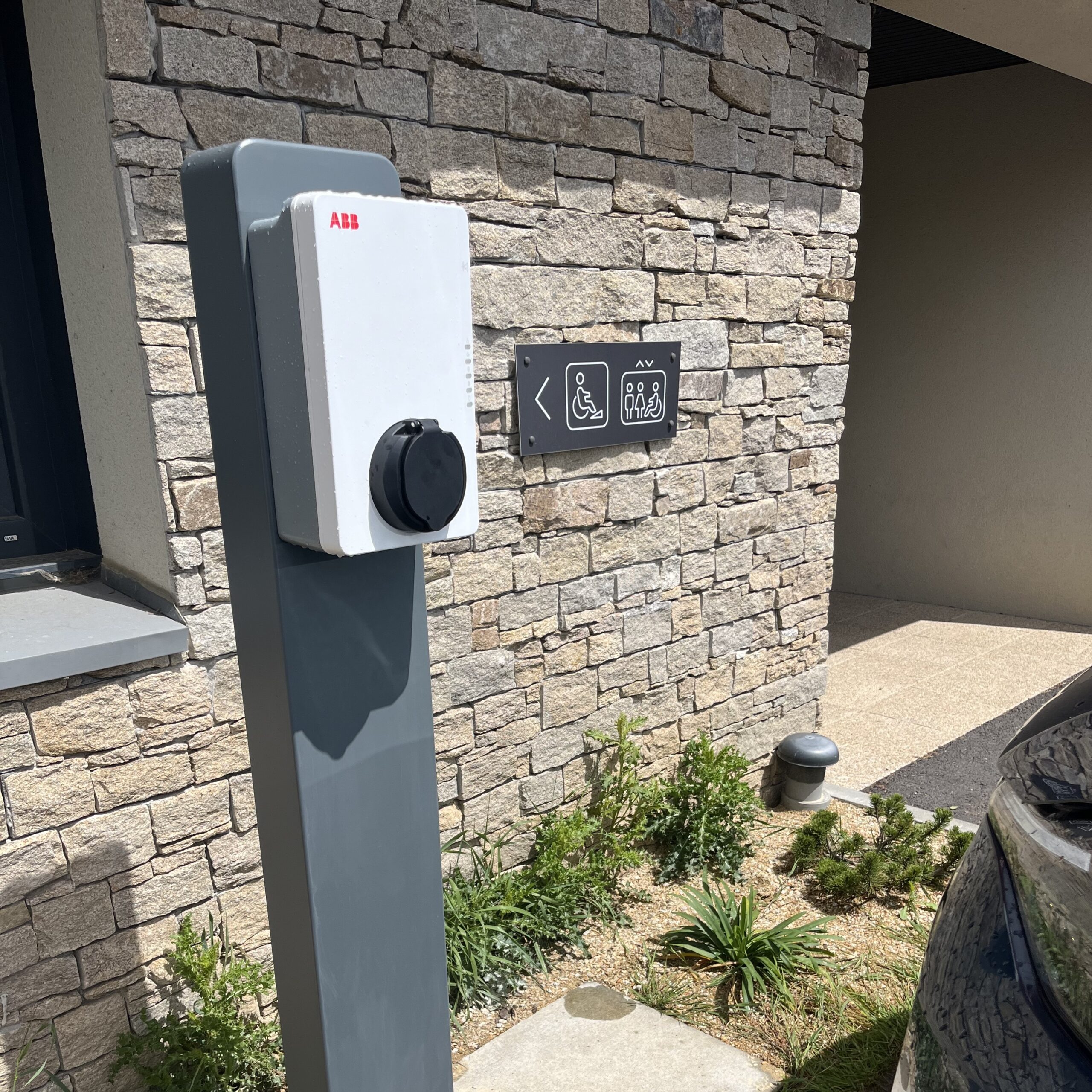

Pied et borne ABB Terra AC

🔋 Raccordement de la borne

Raccordement complet de la borne ABB Terra AC avec alimentation triphasée, communication Modbus et liaison réseau Ethernet.

📍 Points réalisés

  • Raccordement puissance triphasée
  • Liaison Modbus
  • Liaison Ethernet
  • Vérifications électriques

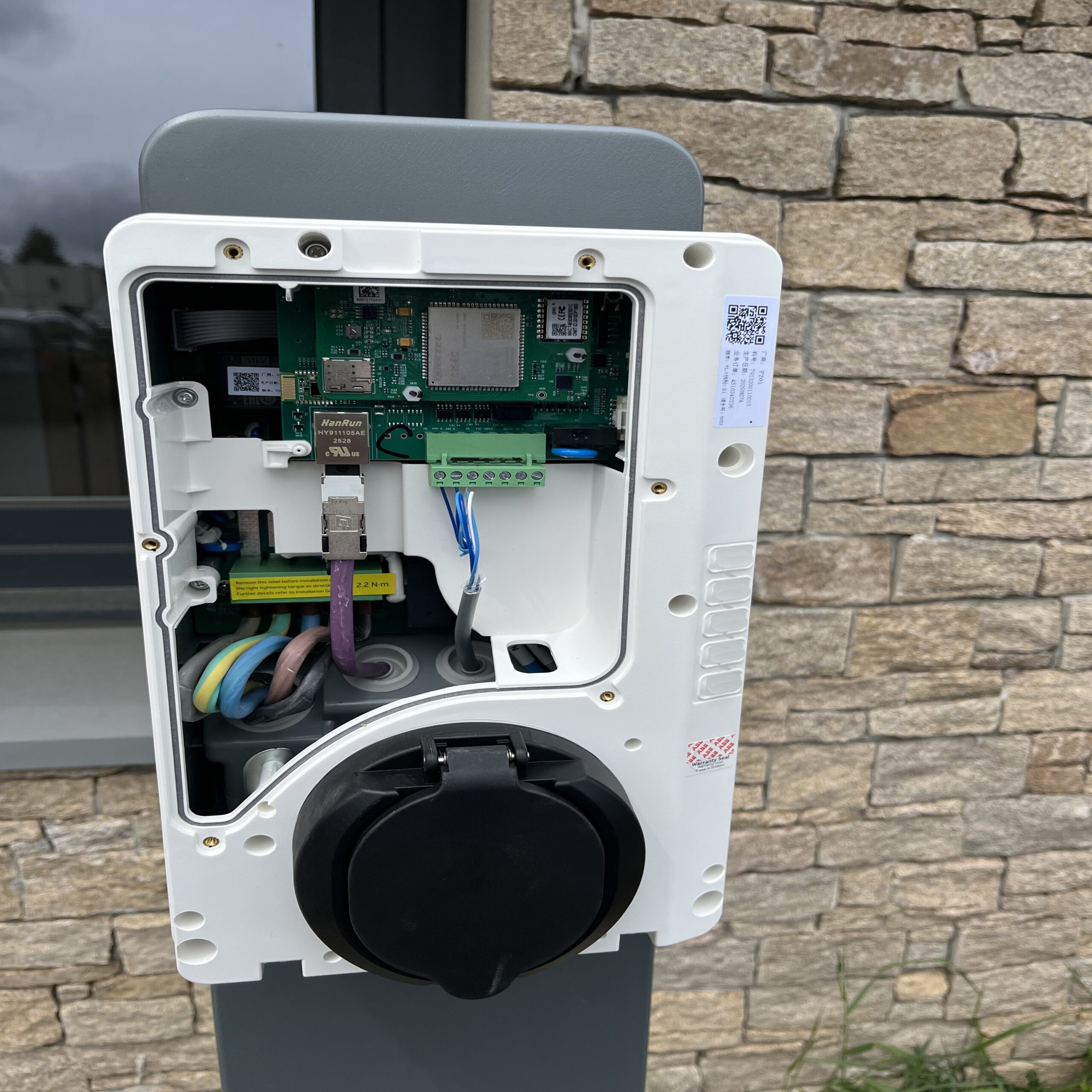

Raccordement intérieur borne ABB Terra AC

📡 Création du réseau de communication

Mise en place d'un réseau de communication permettant la supervision à distance de l'infrastructure de recharge et le dialogue avec les services cloud ABB.

📍 Points réalisés

  • Mise en place du routeur 4G
  • Connexion sécurisée au cloud ABB
  • Supervision à distance

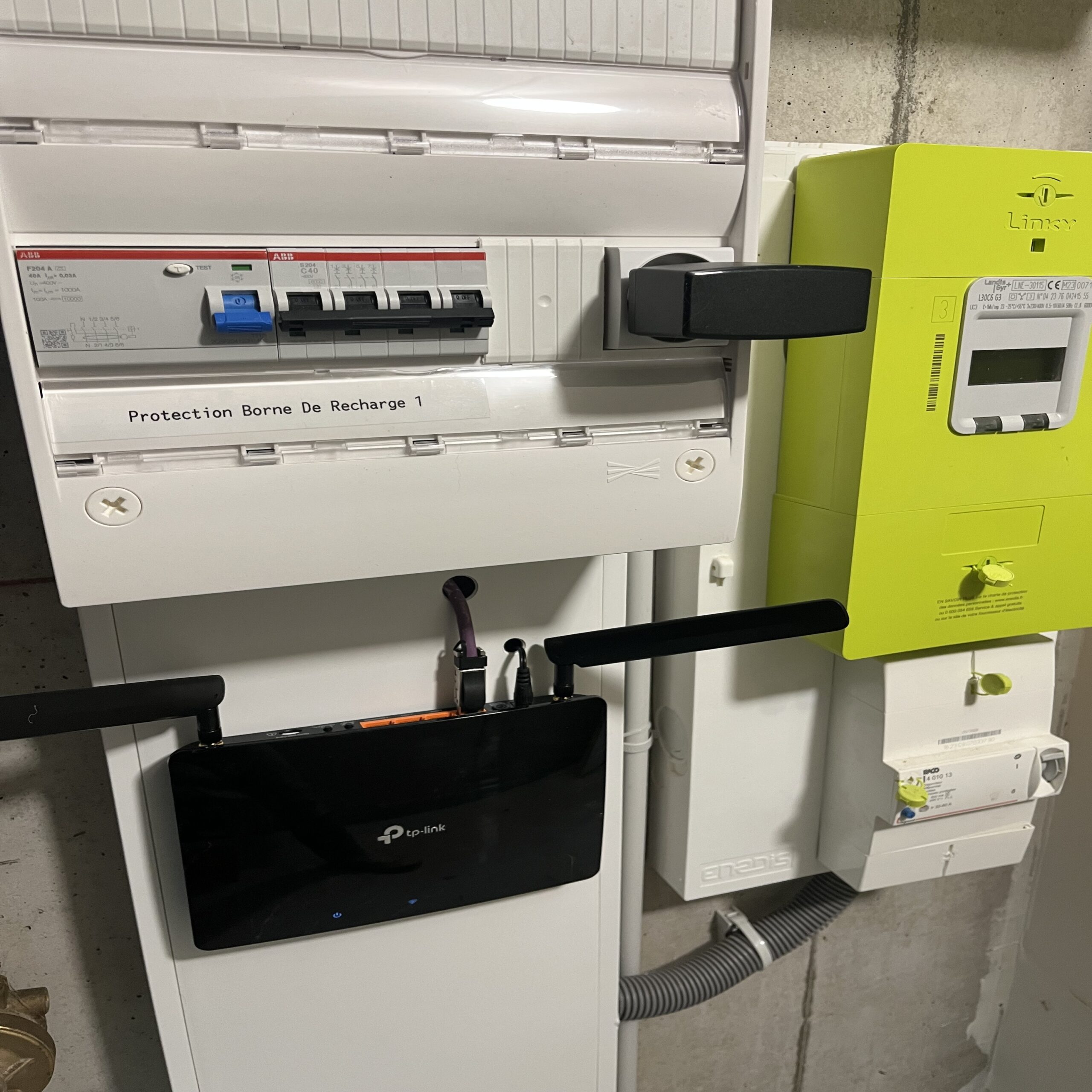

Routeur 4G pour supervision ABB

🏷️ Configuration et paramétrage

Configuration de la borne pour permettre un usage contrôlé par badges RFID, avec attribution des droits utilisateurs et validation du fonctionnement.

📍 Points réalisés

  • Création des badges RFID
  • Attribution des droits
  • Paramétrage des puissances
  • Tests de fonctionnement

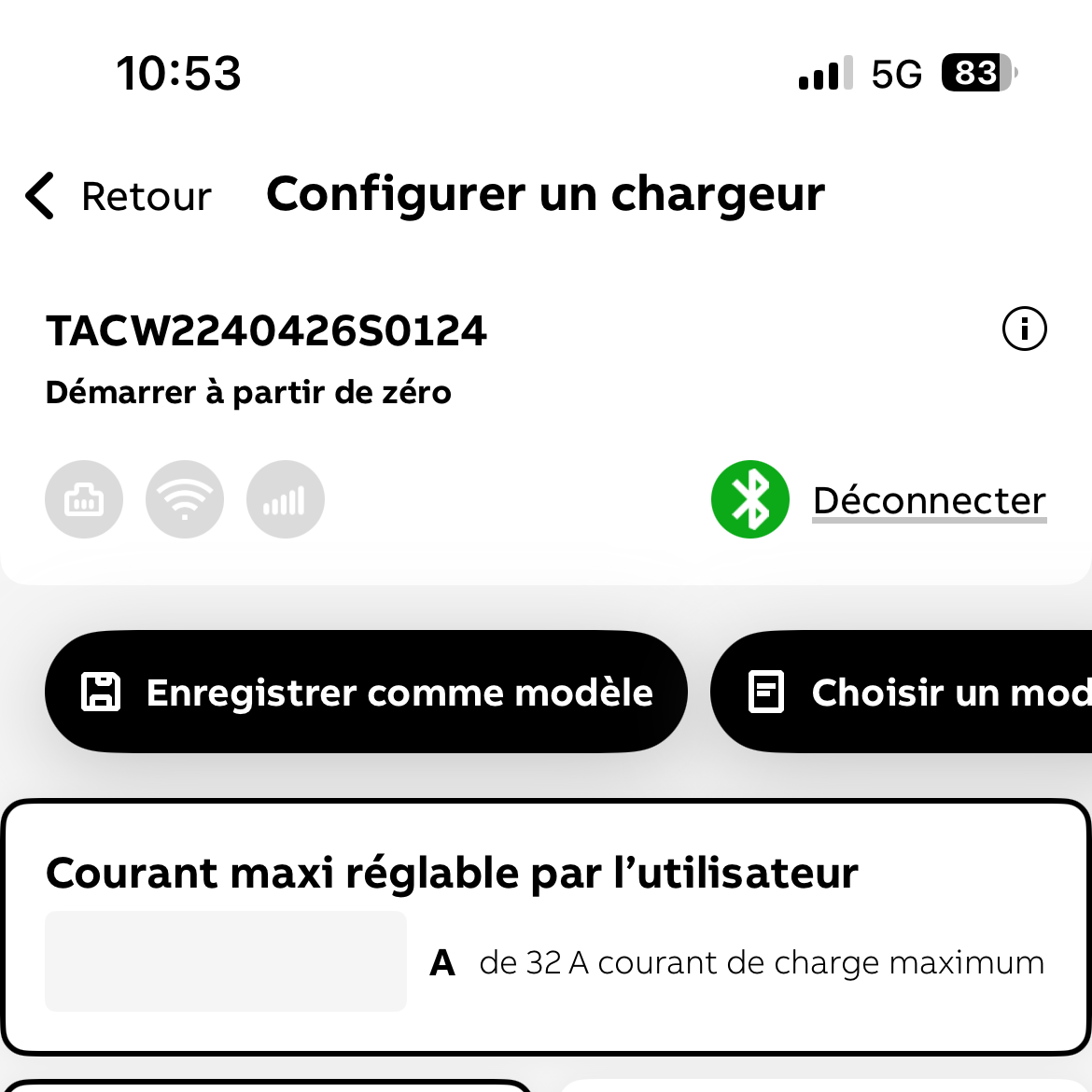

Configuration borne ABB Terra AC et badges RFID

📍
LES BESOINS DU CLIENT

✓ Recharge pour plusieurs entreprises

✓ Gestion des accès utilisateurs par badges RFID

✓ Suivi des sessions de recharge et historique des consommations

✓ Infrastructure évolutive permettant l'ajout de nouvelles bornes

🛠️
CONTRAINTES TECHNIQUES

✓ Absence de liaison entre les compteurs individuels et le parking

✓ Puissance disponible limitée par l'abonnement

✓ Gestion dynamique pour éviter les dépassements de puissance

✓ Absence d'accès Internet dans le local technique

Pourquoi faire appel à un installateur IRVE pour un parking d'entreprise ?

Ce projet d'installation de borne de recharge ABB Terra AC illustre les contraintes que peuvent rencontrer les entreprises souhaitant déployer une infrastructure de recharge pour véhicules électriques dans un bâtiment partagé. Au-delà du raccordement électrique, la réussite du projet a nécessité la maîtrise des réseaux informatiques, de la communication Modbus, de la gestion dynamique de puissance et du contrôle d'accès par badges RFID.

La Maison Automatisée accompagne les entreprises, collectivités et professionnels dans leurs projets d'installation de borne de recharge et d'infrastructure IRVE, de supervision et de gestion énergétique à Perros-guirec et sa région.
