Intégration Domotique KNX pour le Contrôle Optimisé d’une Pompe à Chaleur Vaillant et moteur de volets roulants X3D.

  • 30 janvier 2025
  • Domotique KNX

Les bâtiments modernes sont équipés de nombreux systèmes pouvant fonctionner avec leur propre protocole. Sans une interconnexion efficace, ces systèmes risquent de rester cloisonnés, limitant ainsi le potentiel d’automatisation et d’optimisation de l'installation. L’objectif est donc de permettre à ces protocoles de communiquer entre eux afin d’offrir aux utilisateurs une gestion simplifiée et optimisée, cette installation illustre cette problématique :

Le bus KNX : protocole standard pour la gestion technique des bâtiments, fiable et flexible, le bus KNX est un pilier de l’automatisation des bâtiments résidentiels et tertiaires regroupant plus de 500 constructeurs.

L’e-bus Vaillant : Interface propriétaire utilisée par les systèmes de chauffage Vaillant, elle facilite la communication entre la chaudière et les autres équipements de régulation thermique. Une intégration avec d’autres protocoles permet une gestion optimisée.

Le protocole radio X3D, développé par Delta Dore, est une technologie propriétaire utilisée principalement pour la domotique sans fil. Dans le cadre de cette installation, il équipe les volets roulants K-Line.

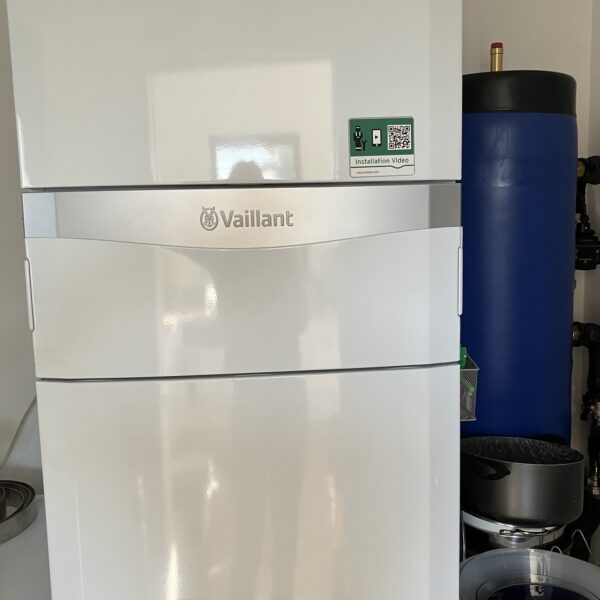

1. Intégration de la pompe à chaleur Vaillant via la passerelle ISE KNX

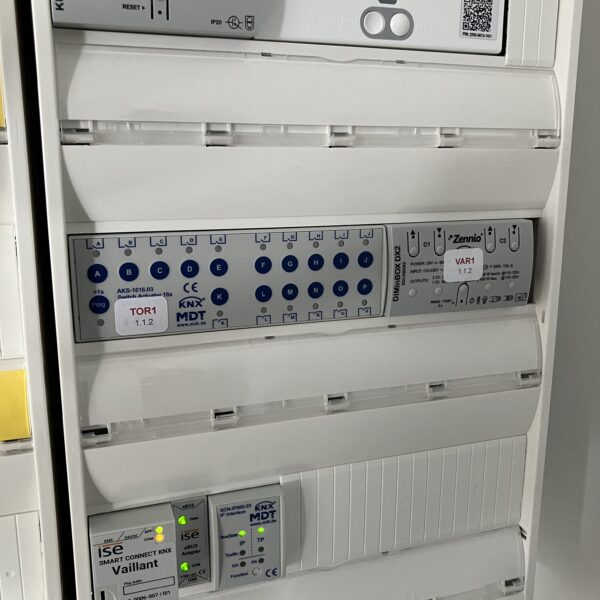

La passerelle ISE Vaillant KNX permet de connecter la pompe à chaleur au système KNX offrant une communication bidirectionnelle entre le bus KNX et la pompe à chaleur.

Gestion de l'eau chaude sanitaire : contrôle de la consigne de température et retour d'information sur la production d'eau chaude - consommation.

Pilotage du chauffage : régulation des zones de chauffage par gestion des consignes de température, suivi de consommation et différents états du système de chauffage.

2. Gestion des volets roulants radio Delta Dore

Dans ce projet, les volets roulants K-Line sont équipés de moteurs Delta Dore radio X3D. Ils sont associés à une box domotique multiprotocole et configurée sur le réseaux IP pour faire le lien avec le système KNX.

3. Fonction KNX

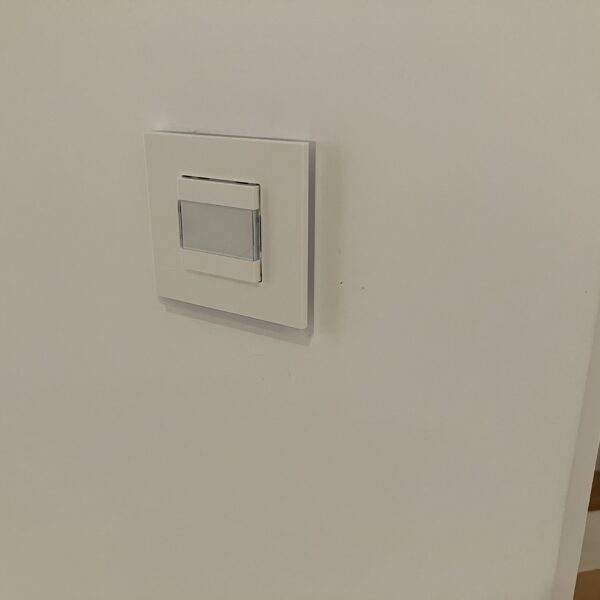

L'intégralité des points lumineux sont pilotés par des interrupteurs et détecteurs raccordés sur le bus KNX, une passerelle IP/KNX fait le lien avec la box domotique.

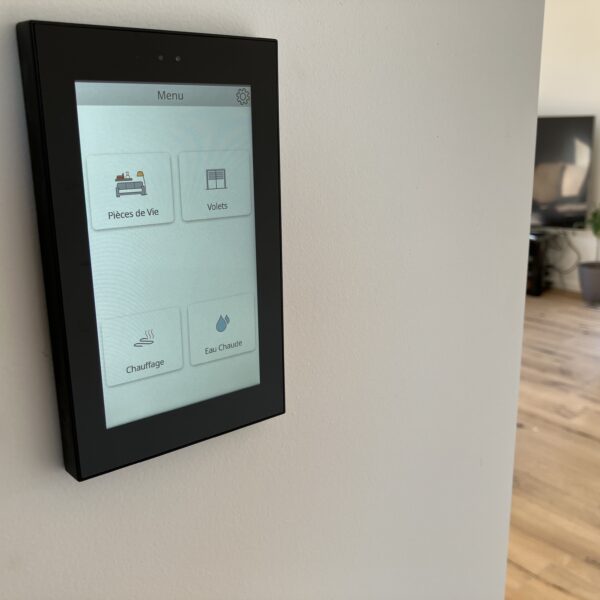

4. Pilotage à distance via une application smartphone

Une application mobile centralise toutes les fonctionnalités de l'installation et permet de visualiser les équipements connectés sur l'installation.
